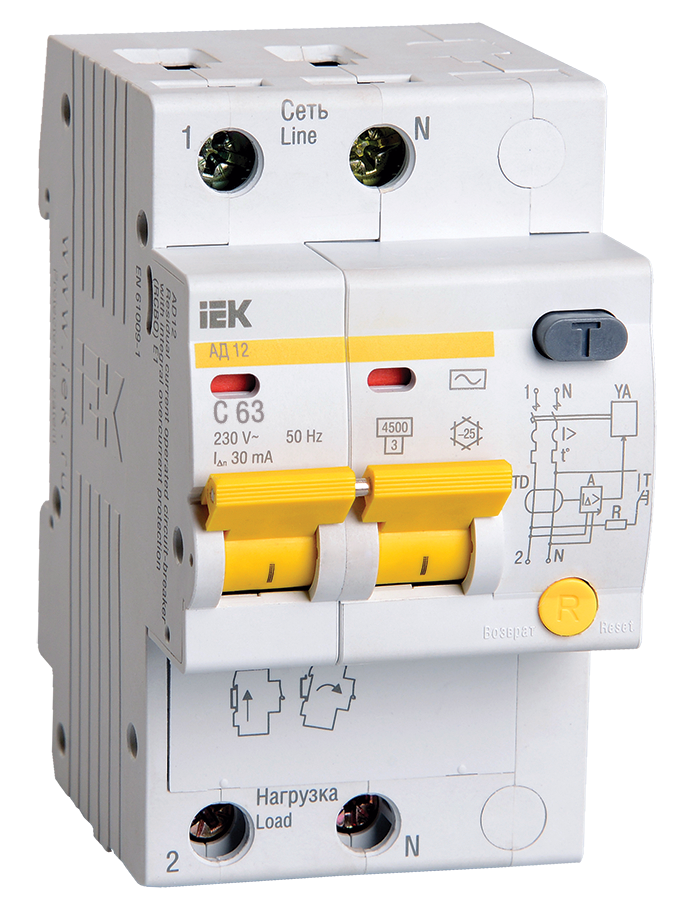

Дифференциальный автомат АД12 2P 63А 30мА тип AC IEK
279.81 MDL
Описание
Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Технические характеристики
Технические характеристики :
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
| Характеристика срабатывания – кривая тока | C |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Наличие электромагнитного расцепителя | Да |
| Частота | 50 Гц |
| Монтажная глубина – ниши, мм | 72,1 |
| Общ количество полюсов | 2 |
| Тип расцепителя | IEK_V0000011 |
| Наличие теплового расцепителя | Да |
| Наличие дифференциального расцепителя | Да |
| Макс сечение входящего кабеля, мм² | 35 |
| Ширина по количеству модульных расстояний | 3 |
| Отключающая способность по IEC 60947-2, кА | 4,5 |
| Наличие электронного расцепителя | Нет |
| Количество защищенных полюсов | 2 |
| Тип подключения | EV000415 |
| Тип монтажа | EV004369 |
| Степень защиты – IP | IP20 |
| Отключающая способность по EN 60898, кА | 4,5 |
| Отключение нейтрали | Да |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
Эксплуатационные параметры
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 7 |
Логистические параметры
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 32 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056028751 | 4606056028768 | 4606056028775 |
| Вес брутто, кг | 0.287 | 1.148 | 9.18 |
| Вес нетто, кг | 0.26 | 1.04 | 11.2 |
| Объем, м^3 | 0.000579 | 0.001845 | 0.018522 |
| Длина, см | 5.5 | 22.5 | 18 |
| Высота, см | 7.6 | 8.2 | 24.5 |
| Ширина, см | 9.6 | 10 | 42 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
