Удобство и простота сборки благодаря съемной монтажной раме.
Полная комплектация.
Возможность установки шин сверху и снизу.
Многофункциональный кабель-ввод.
Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.
Возможность пломбировки фальшь-панели.
Жесткость конструкции.
Унифицированный модельный ряд.
Высокий уровень электробезопасности.
Стильный, эргономичный дизайн.
Сертификат соответствия.
Наличие защитной оперативной панели суппортов для шин.

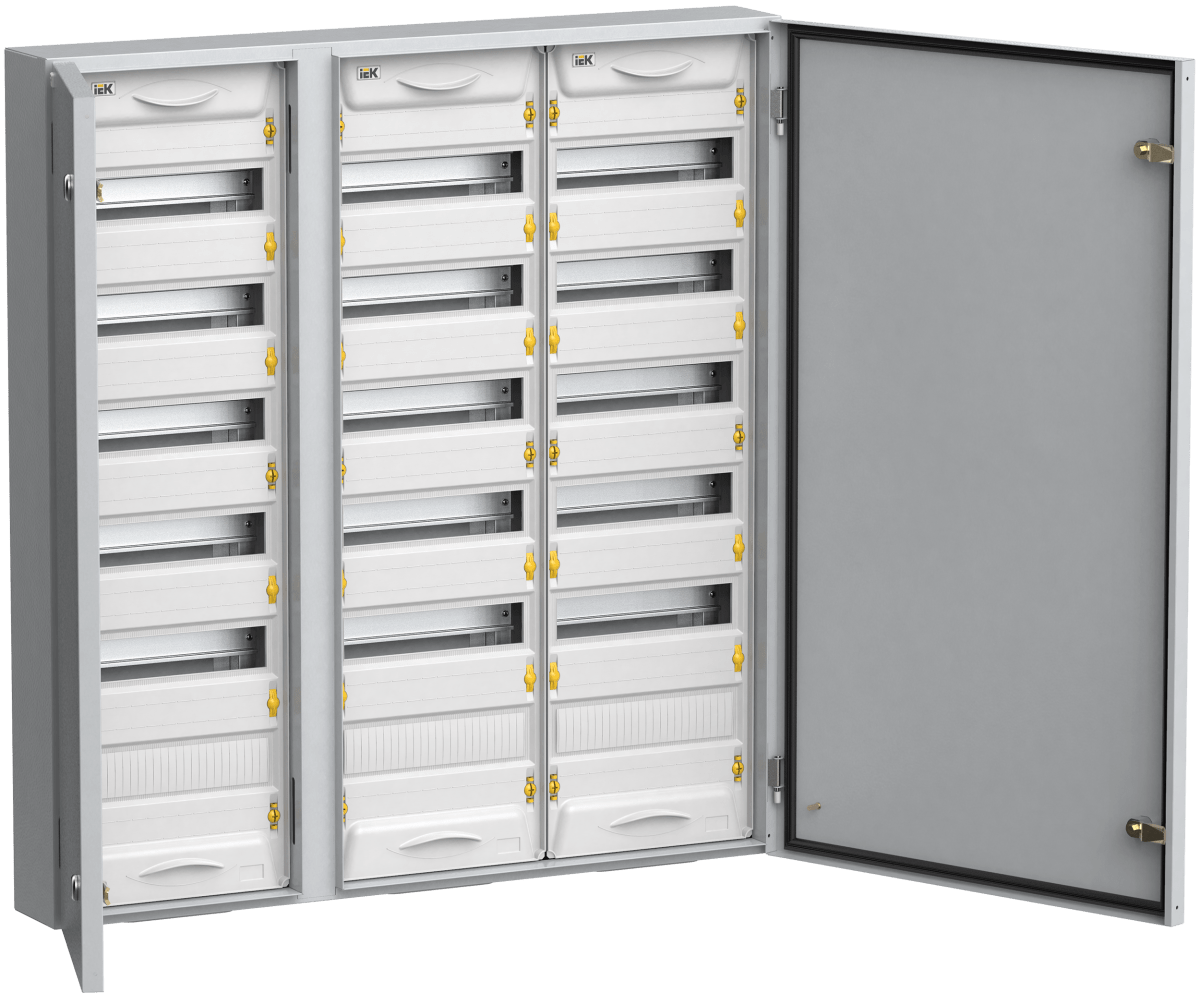

TITAN 5 Корпус металлический ЩРн-216 IP54 У2 IEK
5,487.99 MDL
Щиты распределительные ЩРн серии “TITAN 5” предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Описание
Технические характеристики
Технические характеристики
| Степень защиты – IP: | IP54 |
| Климатическое исполнение: | У2 |
| Номинальный ток: | 125 А |
| Материал корпуса: | Сталь |
| Номер цвета RAL: | 7035 |
| Высота: | 940 мм |
| Ширина: | 880 мм |
| Глубина: | 140 мм |
| Монтажная глубина – ниши: | – мм |
| Тип крышки: | Закрытого типа (закрывающаяся) |
| Защитное покрытие поверхности: | Порошковая окраска |
| Тип монтажа: | Поверхностного монтажа |
| Вес: | 21.7 кг |
| Ввод кабеля: | Снизу |
| Фактура поверхности: | Шагрень |
| Угол открытия двери: | 90 ° |
| Вид установки: | Навесной |
| Толщина металла: | 0,8 мм |
| Макс статическая нагрузка на корпус: | 250 кг |
| Температура эксплуатации: | -40…+40 °C |
| Цвет: | Серый |
| Ударопрочность по стандарту EN 50102: | IK08 |
| Количество модулей: | 216 |
| Номин ток – In: | 125 А |
Эксплуатационные параметры
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 3 |
Логистические параметры
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | – | 1 |
| Единицы измерения | шт | – | шт |
| Тип упаковки | ГОФРОКОРОБ | – | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | – | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056766158 | – | 4606056766158 |
| Вес брутто, кг | 25.3 | – | 25.3 |
| l, см | 89.5 | – | 89.5 |
| b, см | 95.5 | – | 95.5 |
| h, см | 15 | – | 15 |
Комплектация
Комплектация
Корпус металлический – 1 шт.
Комплект для навески корпуса.
Провод заземления – 2 шт.
Суппорт – 12 шт.
Шина PEN 8х12 24/2 – 12 шт.
Заглушка 12 модулей – 3 шт.
Кабельный ввод-сальник.
Метизы. Знак “Заземление” – 4 шт.
Знак “Осторожно! Электрическое напряжение” – 1 шт.
Наклейка маркировочная – 14 шт.
Паспорт – 1 экз.
