Удобство и простота сборки благодаря съемной монтажной раме.
Полная комплектация (суппорты с шинами N и PE).
Возможность установки шин сверху и снизу.
Многофункциональный кабель-ввод.
Возможность пломбировки фальшь-панели.
Жесткость конструкции.
Унифицированный модельный ряд.
Высокий уровень электробезопасности.
Стильный, эргономичный дизайн.
Наличие защитной оперативной панели.

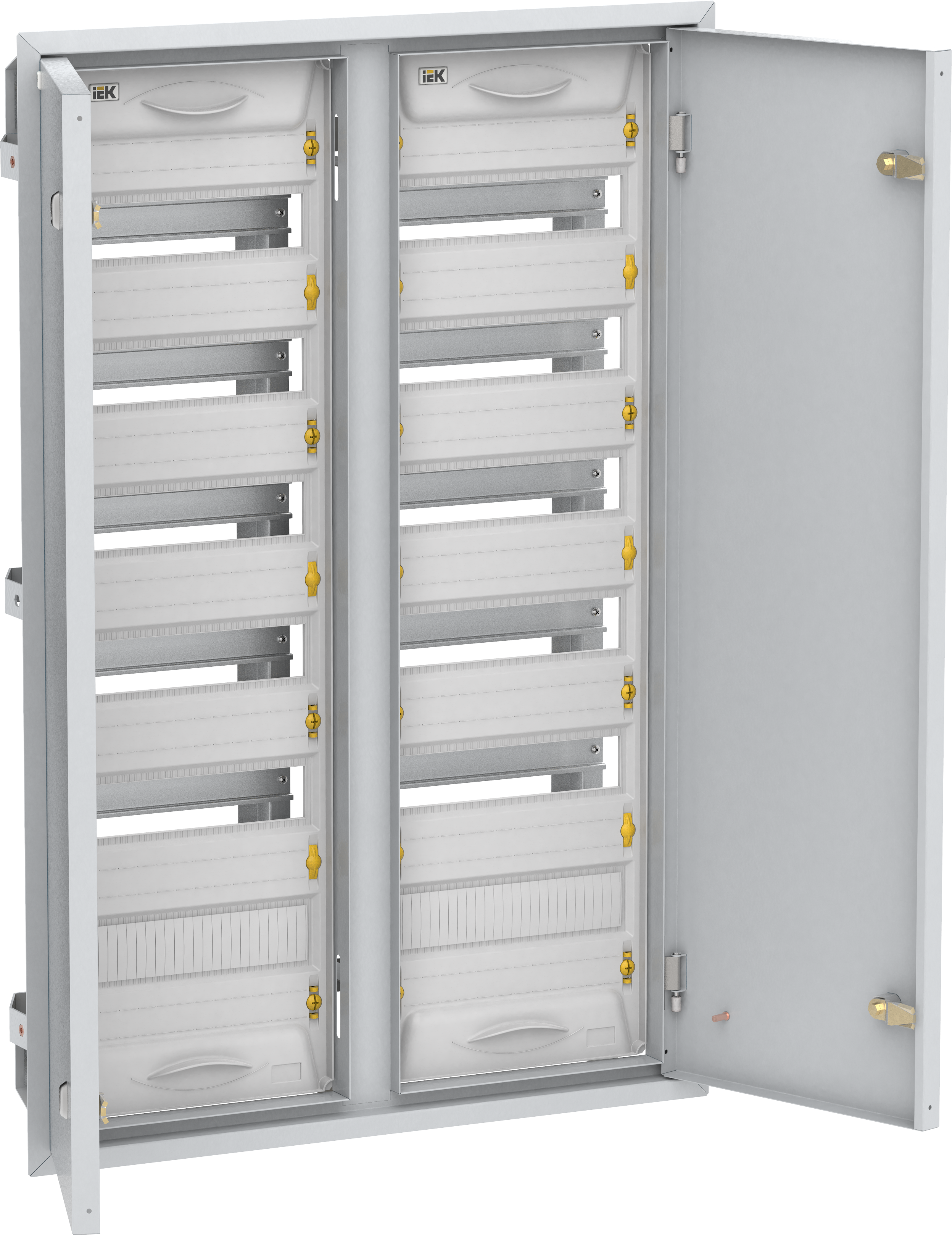

TITAN 5 Корпус металлический ЩРв-144 IP31 УХЛ3 IEK
3,462.07 MDL
Щиты распределительные ЩРв серии “TITAN 5” предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Описание
Технические характеристики
Технические характеристики
| Степень защиты – IP: | IP31 |
| Климатическое исполнение: | УХЛ3 |
| Номинальный ток: | 125 А |
| Материал корпуса: | Сталь |
| Номер цвета RAL: | 7035 |
| Высота: | 980 мм |
| Ширина: | 662 мм |
| Глубина: | 140 мм |
| Монтажная глубина – ниши: | 945х625х138 мм |
| Тип крышки: | Закрытого типа (закрывающаяся) |
| Защитное покрытие поверхности: | Полиэфирная порошковая краска |
| Вес: | 13,6 кг |
| Ввод кабеля: | Сверху/снизу |
| Фактура поверхности: | Шагрень |
| Вид установки: | Встраиваемый |
| Класс электробезопасности: | I |
| Макс статическая нагрузка на корпус: | 19,4 кг |
| Температура эксплуатации: | -60…+40 °C |
| Цвет: | Серый |
| Кол-во рядов: | 6 |
| Количество модулей: | 144 |
| Номин ток – In: | 125 А |
| Степень защиты от внешн механич воздействия: | IK08 |
Эксплуатационные параметры
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 3 |
Логистические параметры
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | – | 1 |
| Единицы измерения | шт | – | шт |
| Тип упаковки | ГОФРОКОРОБ | – | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | – | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084084016 | – | 4610084084016 |
| Вес брутто, кг | 16.2 | – | 16.2 |
| l, см | 99 | – | 99 |
| b, см | 68 | – | 68 |
| h, см | 15 | – | 15 |
Комплектация
Комплектация
Корпус металлический – 1 шт.
Монтажная рама – 1 шт.
Оперативная панель и пластиковые элементы – 1 шт.
Провод заземления – 2 шт.
Суппорты и шины PEN 8х12 24/2 – 8 шт.
Знак “Осторожно! Электрическое напряжение” – 1 шт.
Знак “Заземление” – 4 шт.
Таблица маркировочная (12 модулей) – 9 шт.
Метизы. Паспорт – 1 экз.
