Обзорная дверь из закаленного стекла – удобный контроль и снятие показаний с приборов и устройств.
Удобство и простота сборки благодаря съемной монтажной раме.
Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.
Полная комплектация (суппорты с шинами N и PE).
Возможность установки шин сверху и снизу.
Высокая электробезопасность – наличие защитной оперативной панели.
Жесткость конструкции.
Стильный дизайн.
Перенавешиваемые двери.

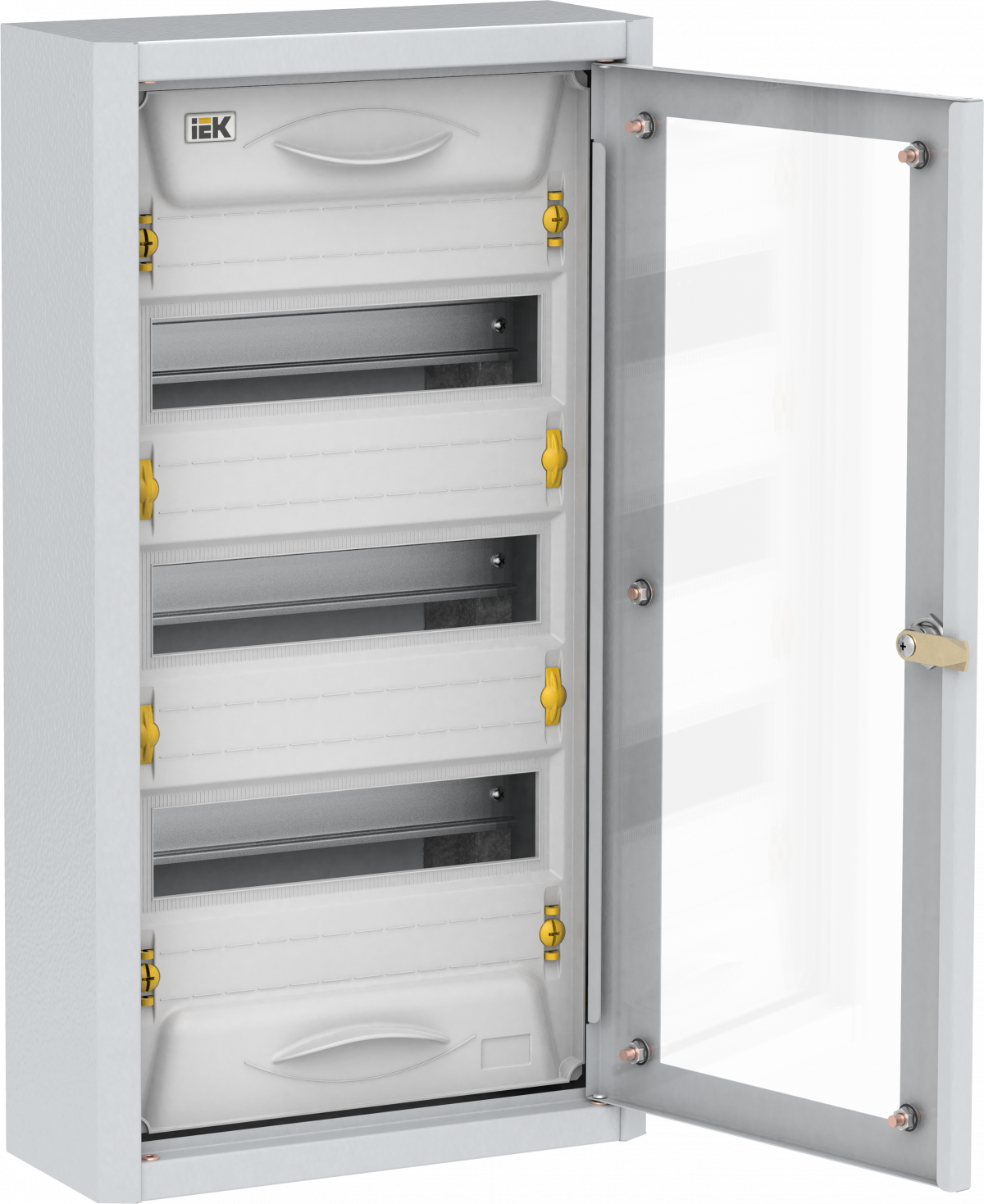

TITAN 5 Корпус металлический ЩРн-36 прозрачная дверь IP31 УХЛ3 IEK
1,174.89 MDL
Корпуса распределительные ЩРн серии “TITAN 5” с прозрачной дверцей предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Описание
Технические характеристики
Технические характеристики
| Степень защиты – IP: | IP31 |
| Климатическое исполнение: | УХЛ3 |
| Номинальный ток: | ≤125 А |
| Материал корпуса: | Листовая сталь/пластик |
| Номер цвета RAL: | 7035 |
| Высота: | 585 мм |
| Ширина: | 310 мм |
| Глубина: | 130 мм |
| Монтажная глубина – ниши: | – мм |
| Тип крышки: | Закрытого типа (закрывающаяся) |
| Защитное покрытие поверхности: | Полиэфирная порошковая краска |
| Тип монтажа: | Поверхностного монтажа |
| Вес: | 5,9 кг |
| Ввод кабеля: | Снизу |
| Фактура поверхности: | Шагрень |
| Вид установки: | Навесной |
| Температура эксплуатации: | -60…+40 °C |
| Цвет: | Серый |
| Ударопрочность по стандарту EN 50102: | IK06 |
| Количество модулей: | 36 |
| Тип дверцы – люка: | Одинарный/единичный |
Эксплуатационные параметры
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 3 |
Логистические параметры
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | – | 1 |
| Единицы измерения | шт | – | шт |
| Тип упаковки | ГОФРОКОРОБ | – | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | – | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084084061 | – | 4610084084061 |
| Вес брутто, кг | 6.4 | – | 6.4 |
| l, см | 59.5 | – | 59.5 |
| b, см | 32.5 | – | 32.5 |
| h, см | 14.5 | – | 14.5 |
Комплектация
Комплектация
Корпус металлический – 1 шт.
Монтажная рама – 1 шт.
Оперативная панель и пластиковые элементы – 1 шт.
Суппорты и шины PEN 6х9мм 24/2 – 2 шт.
Знак “Заземление” – 2 шт.
Знак “Осторожно! Электрическое напряжение” – 1 шт.
Паспорт – 1 экз.
