Удобство монтажа и эксплуатации.
Низкие потери мощности за счет применения современных материалов.
Двойной видимый разрыв цепи, цветовая индикация положения “Включено” позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
Тип присоединения рукоятки – универсальный, возможна установка рукоятки справа или слева от корпуса. Расположение рукоятки можно изменить в процессе эксплуатации при необходимости.
Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.

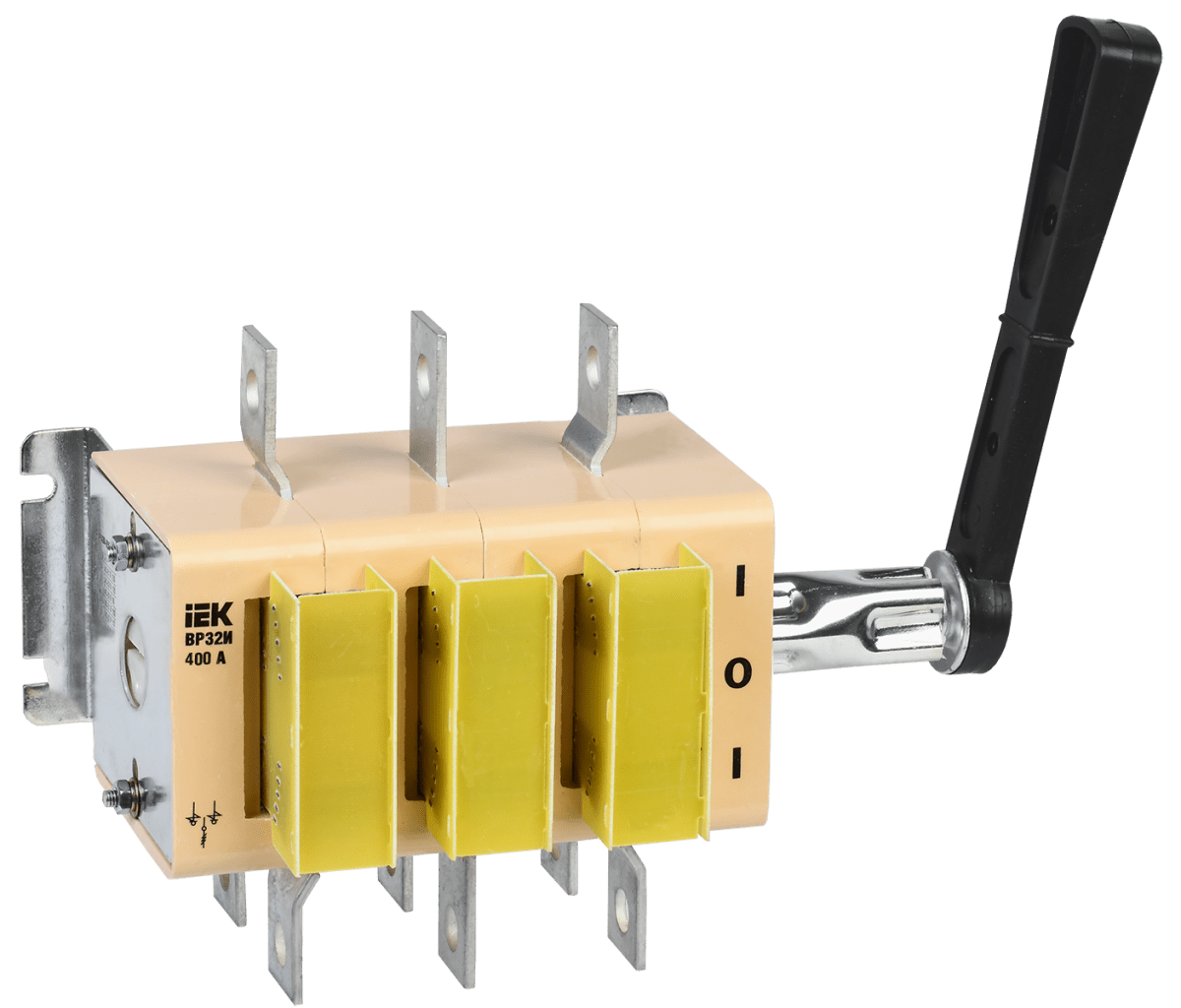

Выключатель-разъединитель ВР32И-37В71250 400А IEK
1,447.47 MDL
Выключатели-разъединители серии ВР32И предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.
Выключатели-разъединители ВР32И соответствуют требованиям ГОСТ Р 50030.3.
Описание
Технические характеристики
Технические характеристики
| Номин продолжительный ток Iu: | 400 А |
| Макс допустимое раб напряжение Ue AC: | 690 В |
| Номин мощность в раб режиме при AC-3 400 В: | – кВт |
| Условный номин ток короткого замыкания Iq: | 22000 кА |
| Количество полюсов: | 3 |
| Конструкция прибора: | Встраиваемое устройство для встраиваемой техники |
| Тип элемента управления: | Короткая поворотная ручка (узкий хват) |
| Тип подключения силовой электрич цепи: | Болтовое соединение |
| Степень защиты – IP передняя сторона: | IP00 |
| Номин напряжение изоляции Ui: | 690 В |
| Номин импульсное выдерживаемое напряжение: | 8 кВ |
| Частота: | 50 Гц |
| Макс сечение входящего кабеля: | 120-3х120 мм² |
| Климатическое исполнение: | УХЛ3 |
| Тепловые потери: | 35 Вт на полюс |
Эксплуатационные параметры
Эксплуатационные параметры
| Срок службы, Лет: | 10 |
| Гарантийный срок, Лет: | 5 |
Логистические параметры
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | – | 6 |
| Единицы измерения | шт | – | шт |
| Тип упаковки | КОРОБКА/БОКС | – | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | – | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056235661 | – | 4606056235678 |
| Вес брутто, кг | 3.813 | – | 22.88 |
| l, см | 22 | – | 53 |
| b, см | 16.5 | – | 23 |
| h, см | 15.5 | – | 33 |
Комплектация
Комплектация
Камера дугогасительная – 6 шт
; Рукоятка боковая смещенная – 1 компл;
Руководство по эксплуатации. Паспорт – 1 экз;
Болт М10х30 – 9 шт;
Гайка М10 – 9 шт;
Шайба плоская 10 – 18 шт
; Шайба пружинная 10 – 9 шт
